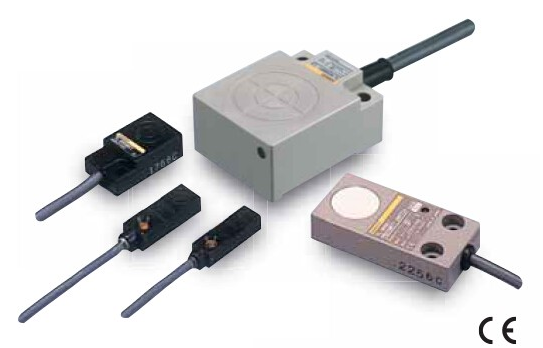

產品簡介

　　德國KUEBLER庫伯勒光電傳感器是采用光電元件作為檢測元件的傳感器。它*先把被測量的變化轉換成光信號的變化，然后借助光電元件進一步將光信號轉換成電信號。德國KUEBLER庫伯勒光電傳感器中國一般由光源、光學通路和光電元件三部分組成。

　　詳細介紹

　　德國KUEBLER庫伯勒光沒有信號輸出的原因

　　*先要考慮的是接線或配置的問題。對于對射型德國KUEBLER庫伯勒光電傳感器必須由投光部和受光部組合使用，兩端都需要供電；而回歸反射型必須由傳感器探頭和回歸反射板組合使用；同時，用戶必須給傳感器提供穩定電源，如果是直流供電，必須確認正負*，如若正負*連接錯誤則會導致輸出信號沒有。

　　上述的原因分析是對德國KUEBLER庫伯勒光電傳感器本身的考慮，德國KUEBLER庫伯勒光電傳感器中國我們還需要考慮的是檢測物體的位置問題，如果檢測物體不在檢測區域，這樣的檢測是徒勞的。檢測物體必須在傳感器可以檢測的區域內，也就是光電可以感知的范圍內。其次，要考慮傳感器光軸有沒有對準問題，對射型的投光部和受光部光軸必須對準，對應的回歸反射型的探頭部分和反光板光軸必須對準。同樣還要考慮的是檢測物體是否符合標準檢測物體或者zui小檢測物體的標準，檢測物體不能小于zui小檢測物體的標準，從而避免導致對射型、反射型不能很好檢測透明物體，德國KUEBLER庫伯勒光電傳感器中國像反射型對檢測物體的顏色有要求，顏色越深，檢測距離就越近。

　　如果以上情況都可以很明確地做出排除后，我們需要做的事就是檢測環境的干擾因素。如光照強度不能超出額定范圍；如果現場環境有粉塵，就需要我們定期清理德國KUEBLER庫伯勒光電傳感器探頭表面；或者是多個傳感器緊密安裝，互相產生干擾；還有一種影響比較大的是電氣干擾，如果周圍有大功率設備，產生干擾時必須要有相應的抗干擾措施。如果做過上述的逐一排查，這些因素都可以明確地排除還是沒有信號輸出的話，建議退回廠家檢測判斷。

　　德國KUEBLER庫伯勒光結構分析

　　德國KUEBLER庫伯勒光電傳感器通常由三部分構成，它們分別為：發送器、接收器和檢測電路。

　　發射器帶一個校準鏡頭，將光聚焦射向接收器，接收器出電纜將這套裝置接到一個真空管放大器上。在金屬圓筒內有一個小的白熾燈做為光源，這些小而堅固的白熾燈傳感器就是如今德國KUEBLER庫伯勒光電傳感器的雛形。

　　接收器有光電二*管、光電三*管及光電池組成。光敏二*管是現在zui常見的傳感器。德國KUEBLER庫伯勒光電傳感器光敏二*管的外型與一般二*管一樣，只是它的管殼上開有一個嵌著玻璃的窗口，以便于光線射入，為增加受光面積，PN結的面積做得較大，光敏二*管工作在反向偏置的工作狀態下，并與負載電阻相串聯，當無光照時，它與普通二*管一樣，反向電流很小稱為光敏二*管的暗電流;當有光照時，載流子被激發，產生電子-空穴，稱為光電載流子。

　　此外，德國KUEBLER庫伯勒光電傳感器的結構元件中還有發射板和光導纖維。角反射板是結構牢固的發射裝置，它由很小的三角錐體反射材料組成，能夠使光束準確地從反射板中返回。它可以在與光軸0到25的范圍改變發射角，使光束幾乎是從一根發射線，經過反射后，仍從這根反射線返回。

　　德國KUEBLER庫伯勒光類型

　　⑴槽型德國KUEBLER庫伯勒光電傳感器

　　把一個光發射器和一個接收器面對面地裝在一個槽的兩側的是槽形光電。發光器能發出紅外光或可見光，在無阻情況下光接收器能收到光。但當被檢測物體從槽中通過時，光被遮擋，光電開關便動作。輸出一個開關控制信號，切斷或接通負載電流，從而完成一次控制動作。槽形開關的檢測距離因為受整體結構的限制一般只有幾厘米。[4]

　　⑵對射型德國KUEBLER庫伯勒光電傳感器

　　若把發光器和收光器分離開，就可使檢測距離加大。由一個發光器和一個收光器組成的光電開關就稱為對射分離式光電開關，簡稱對射式光電開關。它的檢測距離可達幾米乃至幾十米。使用時把發光器和收光器分別裝在檢測物通過路徑的兩側，檢測物通過時阻擋光路，收光器就動作輸出一個開關控制信號。

　　⑶反光板型光電開關

　　把發光器和收光器裝入同一個裝置內，在它的前方裝一塊反光板，利用反射原理完成光電控制作用的稱為反光板反射式(或反射鏡反射式)光電開關。正常情況下，發光器發出的光被反光板反射回來被收光器收到;一旦光路被檢測物擋住，收光器收不到光時，光電開關就動作，輸出一個開關控制信號。

　　⑷擴散反射型光電開關

　　它的檢測頭里也裝有一個發光器和一個收光器，但前方沒有反光板。正常情況下發光器發出的光收光器是找不到的。當檢測物通過時擋住了光，并把光部分反射回來，收光器就收到信號，輸出一個開關信號。

　　德國KUEBLER庫伯勒光分類

　　德國KUEBLER庫伯勒光標準類型

　　1）漫反射型：一般型或能量型 (-8)，聚焦式 (-8-H)，帶背景抑制功能型 (-8-H)

　　，帶背景分析功能型 (-8-HW)

　　2）反射板型：一般型 (-6)，帶偏振濾波功能型 (-54, -55)，帶透明體檢測功能型 (-54-G)，帶前景抑制功能型 (-54-V)

　　3）對射型

　　4）槽型

　　5）光纖傳感器：塑料光纖型，玻璃光纖型

　　6）色標傳感器，顏色傳感器，熒光傳感器

　　7）光通訊

　　8）激光測距：三角反射原理型，相位差原理型，時間差原理型

　　9）光柵

　　10）防爆/隔爆型

　　德國KUEBLER庫伯勒光**類型

　　1）**對射光電

　　2）**光柵

　　3）**光幕

　　4）**控制器

　　德國KUEBLER庫伯勒光門控類型

　　1）雷達傳感器：區域檢測型

　　2）主動式傳感器：單光束型，多光束型，區域檢測型

　　3）被動式傳感器：區域檢測型

　　4）電梯光幕

　　5）通用光電：槽形，對射型等

　　德國KUEBLER庫伯勒光特長

　　①檢測距離長

　　如果在對射型中保留10m以上的檢測距離等，便能實現其他檢測手段（磁性、超聲波等） 無法遠距離檢測。

　　②對檢測物體的限制少

　　由于以檢測物體引起的遮光和反射為檢測原理，所以不象接近傳感器等將檢測物體限定 在金屬，它可對玻璃.塑料.木材.液體等幾乎所有物體進行檢測。

　　③響應時間短

　　光本身為高速，并且傳感器的電路都由電子零件構成，所以不包含機械性工作時間，響應時間非常短。

　　④分辨率高

　　能通過**設計技術使投光光束集中在小光點，或通過構成特殊的受光光學系統，來實現高分辨率。也可進行微小物體的檢測和高精度的位置檢測。

　　⑤可實現非接觸的檢測

　　可以無須機械性地接觸檢測物體實現檢測，因此不會對檢測物體和傳感器造成損傷。因此，傳感器能長期使用。

　　⑥可實現顏色判別

　　通過檢測物體形成的光的反射率和吸收率根據被投光的光線波長和檢測物體的顏色組合 而有所差異。利用這種性質，可對檢測物體的顏色進行檢測。

　　⑦便于調整

　　在投射可視光的類型中，投光光束是眼睛可見的，便于對檢測物體的位置進行調整。
